Надійна схема підключення прицепа — це не про дроти заради дротів. Це про безпеку, видимість і спокій у дорозі. Коли світло прицепа працює синхронно зі світлом авто, інші водії вчасно бачать ваші наміри, а ви менше нервуєте й не ловите випадкові штрафи. Далі — покроковий матеріал, у якому ми без зайвих термінів розберемо стандарти роз’ємів, кольори жил, порядок монтажу, тонкощі для сучасних авто та дієву діагностику. Ви отримаєте ясну «карту», щоб зібрати або перевірити схему своїми руками та не припуститися типових помилок.
Електросистема прицепа синхронізує його ліхтарі з ліхтарями авто. Вмикає габарити, покажчики повороту, стоп-сигнали, а ще задній хід і протитуманний ліхтар, якщо роз’єм підтримує ці лінії. Для житлових і вантажних причепів електрика може також давати живлення холодильнику, заряджати акумулятор і керувати додатковим обладнанням. У підсумку ви отримуєте зрозумілу логіку: натиснули на гальмо — загорілися стопи на авто і на прицепі; подали сигнал повороту — блимає відповідна лампа і позаду.
“Добра схема — це коли кожен дріт має сенс і захист.” За цим принципом ми пройдемо всі кроки: від роз’яснення стандартів і кольорів до тесту після монтажу.
Стандарти роз’ємів: 7 PIN і 13 PIN
У нашому регіоні працюють два основні стандарти роз’ємів фаркопа: 7-контактний (ISO 1724) і 13-контактний (ISO 11446). 7 PIN підходить для базових ліхтарів: повороти, стопи, габарити, протитуманний. Це оптимальний вибір для легких вантажних причепів, лафетів, платформи під човен. 13 PIN дає ширший функціонал: додає задній хід, окремі лінії «плюс» для живлення та заряд, окремі «мінуси» для розвантаження маси. Такий роз’єм ставлять на каравани, причепи з холодильником, автономним освітленням або іншими споживачами.
Нижче — коротке призначення контактів 7 PIN у європейській схемі. Воно корисне і для перевірки авто, і для складання проводки на прицепі.
- 1 (жовтий) — лівий покажчик повороту
- 2 (синій) — задній протитуманний ліхтар
- 3 (білий) — маса для ліхтарів (спільний «мінус»)
- 4 (зелений) — правий покажчик повороту
- 5 (коричневий) — правий габарит
- 6 (червоний) — стоп-сигнали
- 7 (чорний) — лівий габарит
У 13 PIN контакти 1–7 відповідають цій же логіці для підсвітки та сигналів, а додаткові з’являються для сервісних ліній: 8 — задній хід; 9 — постійний «плюс» 12 В; 10 — «плюс», що з’являється при увімкненому запалюванні; 11 і 13 — окремі «мінуси» для 10 та 9; 12 — службовий контакт. Така побудова розвантажує спільну масу (контакт 3) і дозволяє живити чутливі прилади без збоїв.

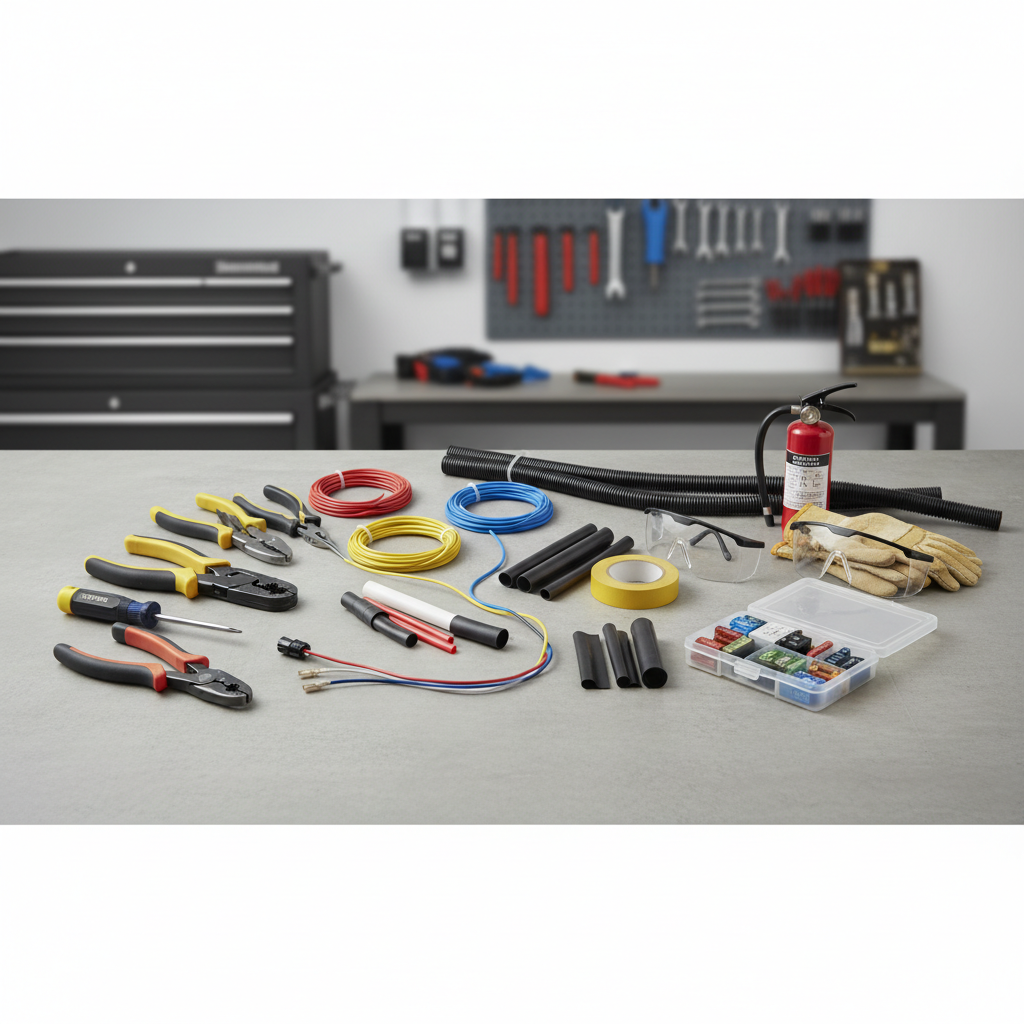

Підготовка: інструменти, дроти, захист
Перед монтажем підготуйте робоче місце, перевірте довжину жгута і план прокладання. Не варто економити на перетині дроту та фурнітурі. Якісні клеми, термоусадка з клеєм і герметизація контактів збережуть нерви й час у сезон дощів.
- Мультиметр або пробник із лампою
- Набір викруток, кримпер, кусачки, ніж
- Клеми і гільзи для обтиску; термоусадка з клеєм
- Гофра або спіраль для захисту жгута; хомути
- Запобіжники 10–20 А з тримачем (для 9/10 PIN у 13-контактному роз’ємі)
- Діелектрична змазка для контактів; герметик
- Дріт мідний 1,0–1,5 мм² для ліхтарів; 2,5–4 мм² для ліній живлення
Для проводки ліхтарів прицепа вистачить 1,0–1,5 мм² на кожну лінію. Для живлення холодильника або зарядки акумулятора у 13 PIN беріть 2,5–4 мм², прокладайте окремо в захисті, ставте запобіжник біля джерела «плюса» в авто. У місцях входу в ліхтар або кузов використовуйте гумові вводи, робіть «петлю краплі», щоб волога не стікала у корпус.
Схема підключення 7 PIN крок за кроком
Перевірка роз’єму авто
Почніть із розетки на авто. Увімкніть запалення, а далі — кожну функцію окремо. Мультиметром або пробником знайдіть контакт «маса» (зазвичай це 3 — білий). Перевірте, чи на ньому наявний добрий контакт із кузовом: опір має бути мінімальним. Далі по черзі вмикайте поворот лівий, правий, стопи, габарити, протитуманний і міряйте, де з’являється 12 В. Позначте або занотуйте відповідність, щоб не плутати під час з’єднання з вилкою прицепа.
Монтаж проводки на прицепі
Від планки з роз’ємом проведіть магістральний жгут уздовж рами. Закріпіть його хомутами кожні 20–30 см. Там, де провід переходить на лівий і правий борти, зробіть розгалуження в герметичній коробці або під термоусадкою з клеєм. На кожну сторону ведіть окремі жили для габаритів, повороту і стопів; протитуманний ведіть до заднього ліхтаря з цією функцією. Не тягніть «масу» через кузов болтами в різних місцях. Краще зробити спільну точку маси біля роз’єму (контакт 3), а до ліхтарів завести окремий «мінус» тієї ж товщини, що і «плюс» — так ви уникнете «блимання» та тьмяного світла.
Підключення до вилки
Розкрийте вилку 7 PIN. Більшість корпусів мають схему нумерації всередині. Заведіть кабель через сальник, залиште запас 2–3 см для обслуговування та заломів. Обтисніть клеми, надягніть термоусадку, під’єднайте жили до гвинтових клем за призначенням із розділу про стандарти. Стежте, щоб білий провід «маси» ліг на контакт 3 і мав найкоротший шлях. Затягніть сальник так, щоб кабель не рухався, але не перетискайте ізоляцію.
Тест і налаштування
Підключіть вилку до розетки авто. Перевірте всі функції по черзі, краще з напарником. Якщо поворот блимає надто швидко — авто «бачить» низьке навантаження, перевірте лампи і «масу». Якщо гальмо «підсвічує» поворот — майже завжди проблема в «масі» на ліхтарі або у спільному дроті з малим перетином. У дощову погоду дайте кілька хвилин на випробування, адже волога швидко виявляє слабкі місця.
Схема підключення 13 PIN: коли потрібна і як зібрати
13 PIN знадобиться, якщо потрібен задній хід, живлення холодильника, заряд акумулятора каравану або стабільна робота чутливих приладів. Послідовність дій та сама: спочатку перевіряємо розетку авто, далі ведемо жгут прицепа, обжимаємо клеми і тестуємо. Критичні моменти: контакти 9 і 10 (два «плюси») мають іти через запобіжники, провід до них — збільшеного перетину. Для цих ліній не використовуйте «масу» з контакту 3. Підключайте їх до окремих «мінусів» — 11 для 10 і 13 для 9. Так ви зменшите падіння напруги й уникнете перегріву спільної землі. Контакт 8 ведіть на лампи заднього ходу. Якщо їх немає, залиште контакт вільним, але ізолюйте жилу в жгуті для майбутнього апгрейду.
Особливості сучасних авто: модуль узгодження і «розумні» системи
На нових авто світло керується електронними блоками. Проста «врізка» у проводку може викликати помилки або некоректну роботу. Рішення — модуль узгодження або оригінальний комплект фаркопа. Він читає сигнали з ліхтарів і видає живлення на розетку через власні реле та запобіжники. Плюси під таку схему беруть із окремої лінії в багажнику. Часто після встановлення фаркопа авто треба «навчити» новій опції. Це вимикає парктронік при під’єднанні прицепа і активує стабілізацію причепа в системі безпеки. Якщо немає доступу до «кодування», ставте універсальний модуль з автодетекцією і докладною інструкцією.
Типові схеми підключення ліхтарів
Зручно вести ліву групу ліхтарів своїм жгутом: лівий поворот (контакт 1), лівий габарит (7), стоп (6), «маса» (3), протитуманний (2). Праву — своїм: правий поворот (4), правий габарит (5), стоп (6, можна паралельно), «маса» (3). Якщо використовуєте 13 PIN, додаєте лінію заднього ходу (8) на обидва ліхтарі або на центральний плафон. Для більшої надійності «масу» заводьте окремо в кожний ліхтар тієї ж товщини, що й «плюс».
Захист і надійність: дрібниці, які працюють на роки
Зовнішні з’єднання ховайте в корпуси з ущільненнями. Клеми — тільки обтиснені; скрутки — під забороною. Місця пайки (якщо без них не обійтися) покрийте термоусадкою з клеєм. Перед складанням вилки змажте контакти діелектричною змазкою: вона відштовхує вологу і уповільнює окиснення. На довгих гілках ставте стяжки з інтервалом і не перетискайте жгут. Біля місць вигину додайте запас довжини, щоб дріт не тягнуло. І пам’ятайте: запобіжник має стояти максимально близько до джерела живлення, а не «десь у жгуті».
“Стійка електрика — це суміш правильної схеми, якісних матеріалів і охайної укладки.” Саме так формується ресурс на роки, а не до першої зливи.
Діагностика: що робити, якщо світло не працює
- Перевірте «масу». Виміряйте опір між контактами «маси» і кузовом. Поставте окремий «мінус» до ліхтаря, якщо зараз маса йде через кузов.
- Огляньте вилку та розетку. Шукайте зелений наліт, потемніння, люфт. Почистіть контакти, підтисніть пружини, змастіть діелектричною змазкою.
- Перевірте лампи. Замість «на око» міняйте на нові або точно робочі. Для LED-планок дивіться полярність і сумісність.
- Тестуйте напругу під навантаженням. Пробник із лампою покаже, чи «просідає» лінія при роботі реальної лампи.
- Огляньте жгут у місцях згину і кріплення. Часто обривається одна жила під ізоляцією, а візуально кабель цілий.
- Шукайте «переплутані» лінії. Якщо при гальмуванні світиться поворот — це не «чари», а неправильний контакт або спільна тонка маса.
- На 13 PIN перевірте запобіжники на лініях 9 і 10. Перегорають при короткому замиканні або перевантаженні.
- За наявності модуля узгодження перевірте його «масу» і плюсове живлення. Слабке живлення модуля дає дивні «симптоми».
Поширені помилки та як їх уникнути
Найчастіша причина «дивних» збоїв — слабка або спільна «маса» із малим перетином. Друга — скрутки без обтиску та герметизації. Третя — невірна нумерація контактів у вилці. Додаються перетягнуті сальники, що ріжуть ізоляцію, і відсутність краплезахисної петлі перед входом у корпус. Ще одна проблема — «позичений» плюс без запобіжника для лінії 9 у 13 PIN. Підсумок — перегорання дроту і запах плавленої ізоляції. Також не списуйте повторні збої на «погані лампи», якщо ланцюг зібраний з помилкою. Спочатку перевірте схему, лише потім міняйте комплектуючі.
Поради для причепів із LED-освітленням
Світлодіодні ліхтарі споживають мало струму. Деякі авто сприймають це як «обрив лампи» і прискорюють блимання повороту або виводять помилку. Вихід — модуль узгодження з підтримкою LED або резистори навантаження на лінії поворотів і габаритів. Ставте їх тільки на метал і з тепловідводом, інакше резистор перегріє пластик. Також стежте за полярністю: на відміну від ламп розжарення, LED не працюють при неправильному підключенні «плюс/мінус».
Гальма, «розривний» трос і додаткові вузли
На легких причепах у нашому регіоні електричні гальма трапляються рідко. Гальмування забезпечує інерційний механізм, а на випадок від’єднання є «розривний» трос, що блокує гальма механічно. Якщо ви працюєте з важким караваном або американським причепом з електричними гальмами, доведеться ставити окремий контролер і окрему схему живлення. Таке підключення вже виходить за межі стандартних 7/13 PIN і вимагає окремого кабелю, захисту та налаштування. У будь-якому разі не змішуйте живлення гальм із лініями освітлення — це питання безпеки.
Коротка текстова «схема підключення»
Для 7 PIN: 3 — «маса» на всі ліхтарі; 1 — лівий поворот; 4 — правий поворот; 6 — стоп; 7 — лівий габарит; 5 — правий габарит; 2 — задній протитуманний. Для 13 PIN додайте: 8 — задній хід; 9 — постійний «плюс» із запобіжником і окремою «масою» 13; 10 — «плюс» від запалювання з «мінусом» 11. Логіка проста: потужні споживачі — на окремі «плюс» і «мінус», світло — на базові контакти з якісною спільною «масою».
Міні-«кейс»: як зібрати проводку з нуля
Уявімо прицеп без жодної проводки. Ви берете 7-жильний кабель 1,0–1,5 мм² у спільній оболонці. Від роз’єму ведете його в гофрі по лівому лонжерону. Біля осі ставите коробку розгалуження. На лівий ліхтар заводите жовтий (поворот), чорний (габарит), червоний (стоп), білий (маса) і синій (протитуманний, якщо є плафон). На правий — зелений (поворот), коричневий (габарит), червоний (стоп із лівого, тому або спільно з’єднуєте в коробці, або ведете окрему жилу), білий (маса). Усі з’єднання — через гільзи з обтиском і термоусадкою. В кінці — тест кожної функції з напарником. За такою ж логікою працює і 13-жильний кабель, тільки додаються окремі товсті жили для 9/10 з власними «мінусами».
Часті запитання
Чи можна змішувати схеми 7 PIN і 13 PIN через перехідник?
Так, якщо потрібні лише базові ліхтарі. Перехідник 13→7 передасть повороти, стопи, габарити і протитуманний. Лінії заднього ходу та живлення при цьому не працюватимуть. Якщо вони потрібні, використовуйте повний 13 PIN.
Світло тьмяне на обидвох бортах. У чому причина?
Почніть із «маси». Часто винен тонкий або окиснений спільний «мінус» на контакт 3. Проведіть окремий «мінус» до кожного ліхтаря, очистіть місця кріплення, перевірте падіння напруги під навантаженням.
На авто з електронним керуванням світлом модуль знімає навантаження з штатної проводки та запобігає помилкам бортової мережі. Він також правильно відключає парктронік, активує допоміжні функції і підвищує надійність у довгій дорозі.
Який провід брати для лінії 9 у 13 PIN?
Для живлення холодильника або зарядки — 2,5–4 мм² міді з якісною ізоляцією, окремий запобіжник біля джерела живлення і окремий «мінус» на контакт 13.
Висновок
Добра схема підключення прицепа базується на трьох речах: зрозумілі стандарти, охайний монтаж і продуманий захист від вологи та перевантажень. Дотримуйтеся стандартів 7 або 13 PIN, підбирайте перетин дротів під споживачів, ставте окремі запобіжники біля джерела живлення, тягніть надійний «мінус» до кожного ліхтаря — і ваш прицеп буде помітний та безпечний у будь-яку погоду.
Перед виїздом завжди робіть короткий чек-лист: габарити, стопи, повороти, протитуманний та задній хід. Перевіряйте під навантаженням, а не «на сухо»: лампа або резистор у 21 Вт покаже реальний стан контактів і «маси». Фото схеми в телефоні, марковані жили та крапля герметика на гвинтах зекономлять час і нерви при будь-якому ремонті, а модуль узгодження на сучасних авто вбереже електроніку та допоможе уникнути помилок у бортовій мережі.
«Надійність електрики тримається на дрібницях: чистий контакт, правильний перетин і захист від води».
Якщо ви сумніваєтеся у схемі або бачили чужі «доробки», почніть з прозвонки кожної лінії від вилки до лампи, звірте розкладку PIN із стандартом і зафіксуйте власну схему у кришці розетки. Це проста звичка, яка робить сервіс прозорим, а будь-яку поломку — швидкою у діагностиці. Далі все залежить від дисципліни: акуратно укладений жгут, термоусадка зі смолою, закріплений хвіст біля дишла і регулярний огляд — і ваш комплект «авто–прицеп» працюватиме довго та безвідмовно.
