Датчик температури охолоджувальної рідини, відомий як ДТОЖ або ECT, керує великим пластом процесів у сучасному двигуні. Він дає електронному блоку управління зрозуміти, наскільки прогрівся мотор, коли вмикати вентилятор, як дозувати паливо і як тримати стабільний холостий хід. Без нього система перетворює роботу на вгадування, а це б’є по витраті пального, тязі та ресурсу. Ця стаття пояснює принцип дії, типові збої, прості методи діагностики, зручні кроки з заміни і поради, що допоможуть уникнути зайвих витрат.
«Температура двигуна — це мова, якою мотор говорить з електронікою. Чим точніший датчик, тим зрозуміліше повідомлення», — кажуть майстри моторних цехів. Універсального рецепту тут немає, але є зрозуміла логіка, набір простих перевірок і кілька правил вибору якісної запчастини. Розберімо все по порядку, без складних термінів і зайвих припущень.

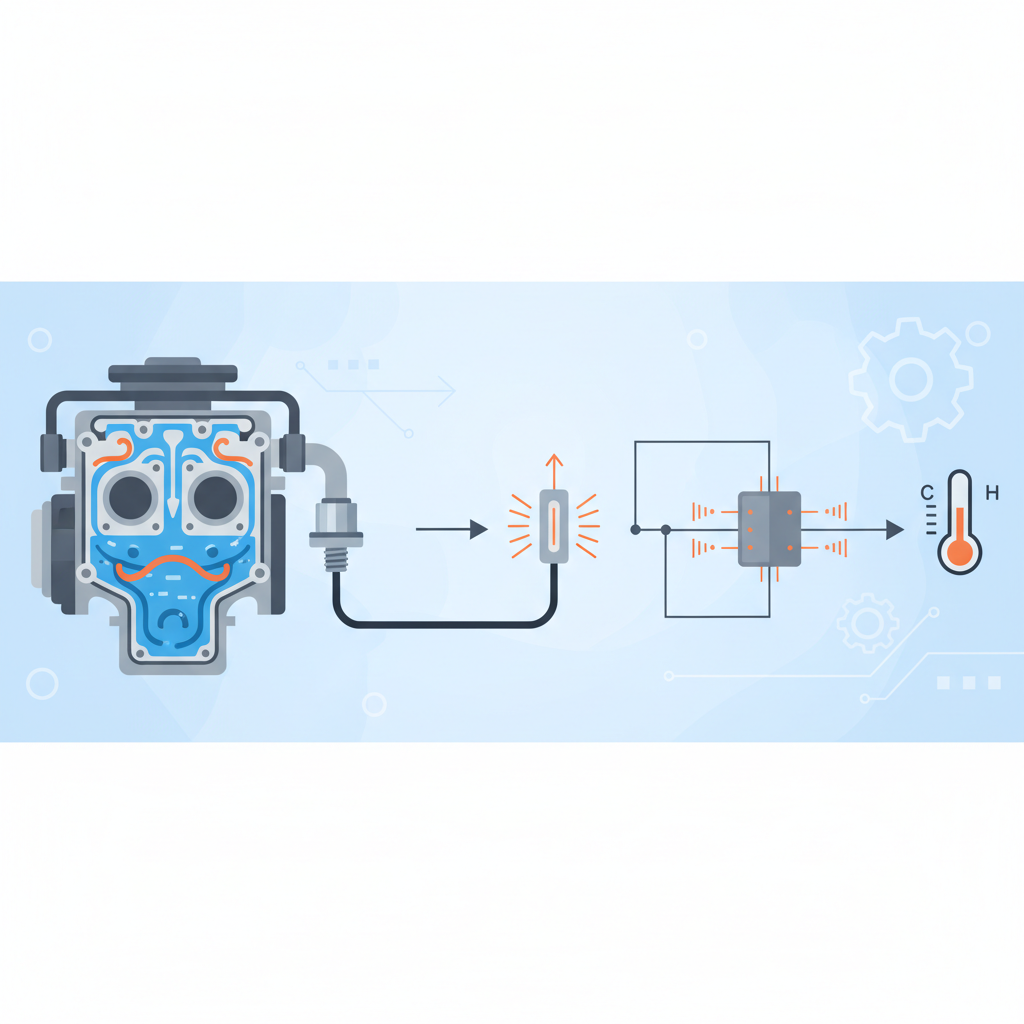

Що таке датчик температури охолоджувальної рідини і як він працює
ДТОЖ — це невеликий термістор, закручений у канал системи охолодження. Усередині елемента розміщено чутливий матеріал, що змінює опір залежно від температури. Найчастіше застосовують принцип NTC: опір падає зі зростанням температури. Блок управління подає опорну напругу на датчик і зчитує зворотний сигнал. На основі цього сигналу ЕБУ формує реальну температуру охолоджувальної рідини.
Датчик встановлюють у корпусі термостата, у верхній частині головки блоку або у патрубку радіатора. На деяких авто окремий елемент йде лише на панель приладів, на інших один датчик дає показники і для ЕБУ, і для стрілки. Кількість контактів відрізняється: один пін — для простої схеми на стрілку, два — для ЕБУ, інколи більше — для комбінованих рішень. Корпус роблять з латуні або сталі, через нього тепло переходить до чутливого елемента.
Сигнал з датчика потрапляє у загальну картину, яку збирає ЕБУ. Там він перетинається з даними ДМРВ/МАП, положення дроселя, кисневих датчиків. Одна температура не вирішує все, але саме вона запускає правильний сценарій прогріву, переходу на робочий режим і захисту від перегріву.

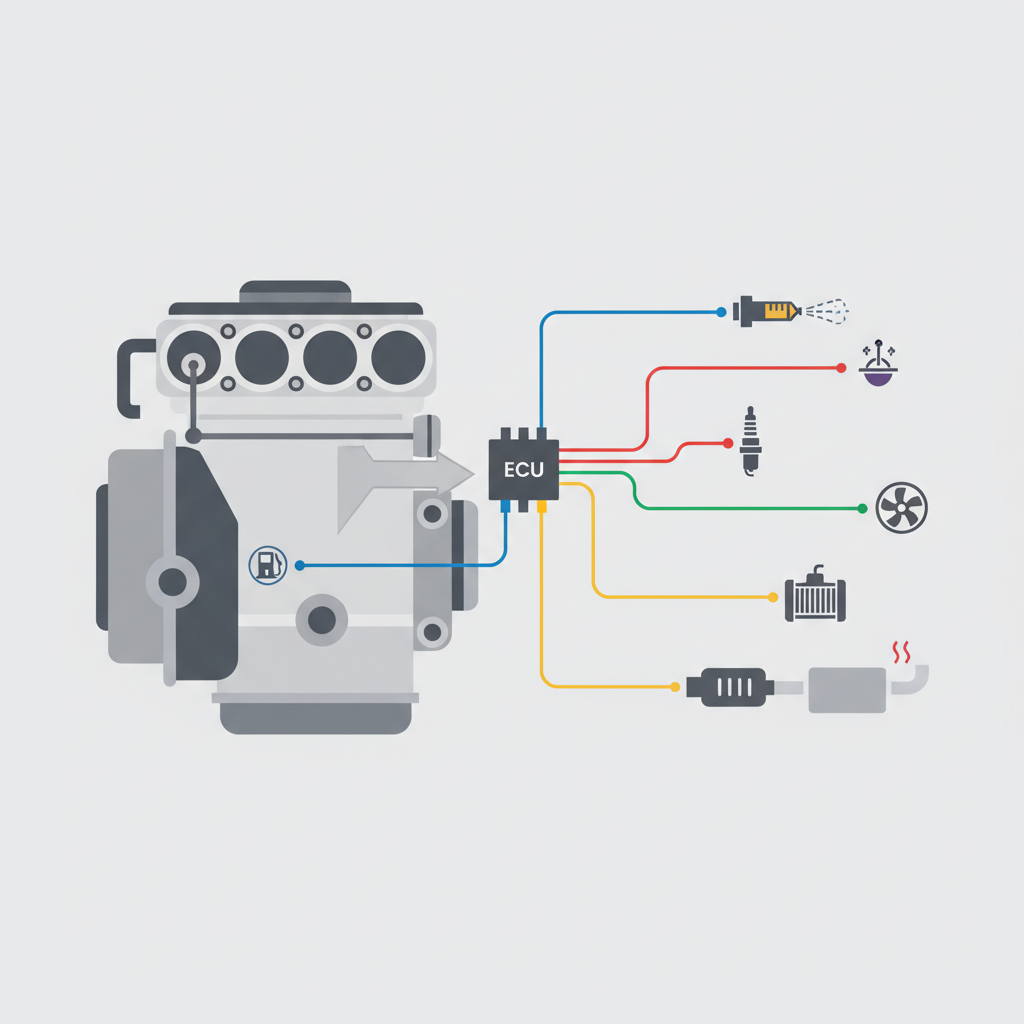

Що саме контролює ЕБУ за даними ДТОЖ
Температура впливає на кожен етап роботи мотора. Щоб побачити повну картину, зручно зібрати функції в один перелік.
- Запуск холодного двигуна. ЕБУ збагачує суміш, піднімає цільові оберти, коригує тривалість упорскування. Без точних градусів двигун глухне або «захлинається».
- Перехід на робочий режим. Після досягнення заданої температури система зменшує збагачення, вирівнює кут запалювання, стабілізує ХХ.
- Керування вентилятором. Вмикання і вимикання відбувається за порогами, які прив’язані до реальної температури. Це впливає на шум, ресурс і витрати енергії.
- Захист від перегріву. При високих значеннях ЕБУ обмежує потужність, змінює стратегію упорскування, показує попередження.
- Робота кондиціонера та печі. Система узгоджує теплове навантаження, щоб салон грівся і не було перегріву мотора.
- Приладова панель. Стрілка або цифровий індикатор отримують дані з того самого елемента або дублюючого датчика.
Симптоми несправності і чим вони загрожують
Проблемний датчик рідко ламається «в нуль». Частіше він бреше, передає нестабільні дані або періодично зникає із системи. Далі — типові ознаки, які легко впізнати у поїздці або на холостому ходу.
- Важкий запуск на «холодну» або на «гарячу». Суміш не відповідає режиму, двигун довго крутить стартер.
- Підвищена витрата пального. ЕБУ думає, що двигун не прогрівся, тримає збагачення і піднімає ХХ.
- Чорний дим, запах бензину. Суміш надто багата, каталізатор отримує перегрів.
- Стрибки обертів. Холостий хід «плаває», при натисканні на газ з’являються провали.
- Вентилятор працює без зупинки або не вмикається. Обидва сценарії свідчать про збій у даних або лінії зв’язку.
- Стрілка температури поводиться дивно. Різкі ривки, падіння до нуля, зашкалювання без причини.
- Індикатор Check Engine. У пам’яті фіксуються коди на кшталт P0115–P0119 та близькі значення по колу датчика.
Ігнор на перших стадіях здається безпечним, але наслідки накопичуються. Зростає витрата, нагар б’є по кільцях і свічках, каталізатор старіє, мастило втрачає властивості через збагачену суміш. На піку проблема призводить до перегріву або, навпаки, постійного недогріву, що теж шкодить.

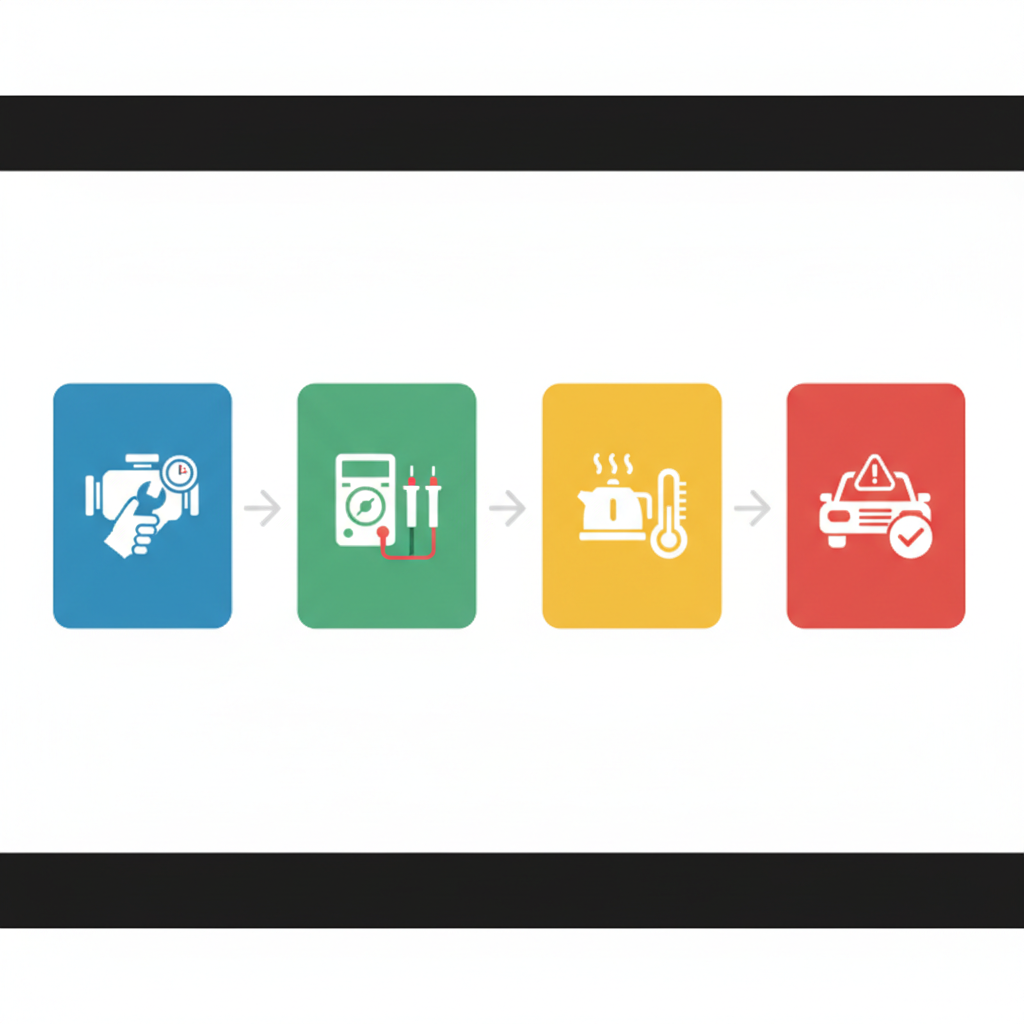

Діагностика своїми руками: покрокова логіка
Перевірку зручно провести у три кроки: подивитися «живі» дані, оглянути проводку, звірити показники мультиметром. Така послідовність економить час і дає чітку відповідь, чи варто міняти сам датчик, чи винен контакт або блок.
Перевірка через OBD-II або бортовий комп’ютер
Під’єднайте сканер, відкрийте параметр ECT/Engine Coolant Temperature. На «холодному» моторі значення повинно відповідати температурі навколишнього середовища або відрізнятися на невелике число градусів. Після запуску температура піднімається плавно, без ривків і падінь. Якщо дані зникають, стрибають або зависають на одному числі, слід рухатися далі — є збій у сигналі або опорній лінії.
Огляд роз’єму і проводки
Зніміть клему з акумулятора. Роз’єднайте фішку на датчику, огляньте контакти. Зелений наліт, волога, надломлений провід — часта причина «привидів» у показниках. Сухе очищення м’якою щіткою і встановлення нової кліпси знімають багато питань. Переконайтеся, що проводка не торкається гарячих елементів і не перетирається об корпус.
Вимір опору мультиметром
Знятий датчик легко перевірити вдома. Занурте робочу частину у воду різної температури, виміряйте опір між контактами. Наведена нижче таблиця покаже приблизні орієнтири для NTC-елемента. Виробники мають свої криві, тому допускається різниця у межах допуску, закладеного у мануалі.
| Температура, °C | Опір, Ом (приблизно) |
|---|---|
| -20 | 15 000–20 000 |
| 0 | 5 000–7 000 |
| 20 | 2 000–3 000 |
| 40 | 1 000–1 500 |
| 80 | 250–400 |
| 100 | 150–250 |
Якщо опір не змінюється при нагріванні або значення випадають із діапазону у кількох точках, датчик під заміну. Якщо все в нормі, поверніться до ланцюгів живлення і маси.
Перевірка живлення 5 В і «маси»
На фішці з боку джгута має бути опорна лінія і повернення. Мультиметр у режимі вимірювання постійної напруги покаже орієнтовні 5 В між живленням і масою при увімкненому запалюванні. Відхилення вкаже на злам у проводці або внутрішню помилку блоку. Сигнальна лінія з’єднується з ЕБУ, її теж варто перевірити на обрив чи коротке замикання.
Коли датчик ні до чого
Брехлива стрілка інколи походить від окремого виносного елемента для панелі, а не від основного ДТОЖ. Перегрів може виникати через забиту систему охолодження, заклинений термостат, повітря у магістралях або зношений насос. Тому корисно оцінювати картину ширше: стан антифризу, роботу кришки розширювального бачка, чистоту радіатора.
Часті помилки під час діагностики
Багато власників кидаються міняти датчик при першій підозрі. Такий підхід не гарантує вирішення. Нижче — кілька типових помилок, яких варто уникати. Підміна причини і наслідку: вентилятор працює без перепочинку, але справжній винуватець — корозія на контактах, а не сам елемент. Віра у стрілку як у «істину»: панель часто має спрощений алгоритм, вона «тримає» одне положення у широкому діапазоні. Заміна без вимірів: навіть дешевий мультиметр і каструля з водою знімуть половину питань. Заливка антифризу різних типів: суміш творить осад і шкодить чутливому елементу та каналам системи. Ігнор коду помилки: P0117 і P0118 підказують напрямок пошуку, не варто їх стирати без перевірок.
Як замінити датчик без зайвих витрат
Заміна не вимагає спеціального обладнання. Важливо діяти послідовно, дбати про чистоту і техніку безпеки. Готовий план виглядає так.
- Підготовка. Підберіть точний аналог за VIN або каталожним номером. Візьміть нове ущільнювальне кільце, чисті рукавички, ганчір’я і ємність для зливу.
- Охолодження двигуна. Працюйте лише на холодному моторі. Тиск у системі зніміть, відкривши кришку бачка.
- Доступ і демонтаж. Зніміть фішку, відсуньте заважаючі елементи. Обережно викрутіть датчик ключем відповідного розміру.
- Огляд посадочного місця. Приберіть бруд і залишки старого ущільнювача. Переконайтеся у цілості різьби.
- Встановлення нового елемента. Змастіть кільце антифризом, закрутіть датчик до упору без надмірного зусилля. Під’єднайте фішку.
- Долив і видалення повітря. Заповніть систему рекомендованою рідиною, відкрийте штуцери для стравлювання повітря, прогрійте двигун до вмикання вентилятора.
- Контроль. Переконайтеся у відсутності підтікань, перевірте показники через OBD і на панелі. Скиньте помилки, якщо вони збереглися у пам’яті.
Невелика уважність на етапі встановлення дає спокій на довгий термін. «Чистий роз’єм і правильний момент затягування — краща гарантія, ніж найдорожчий герметик», — цей принцип працює завжди.
Як обрати якісний датчик
Надійність ДТОЖ тримається на трьох речах: правильна криві опору, стабільний корпус і чистий контакт. Перше — відповідність характеристикам виробника авто. Без цього ЕБУ отримає не ті значення і буде реагувати з помилкою. Друге — матеріал і ущільнення. Латунний або сталевий корпус з якісним кільцем зберігає герметичність і точність. Третє — фішка і контакти. Добре, коли контактна група має чітку фіксацію, не люфтить і не іржавіє.
Під час вибору звіряйте каталожний номер і різьбу, форму конуса, кількість пінів, розташування ключа. Уважно дивіться на комплектацію: кільце ущільнювача повинно входити у набір. Корисно читати технічні примітки: деякі виробники змінюють специфікації під рестайлінг, випускають оновлення із новими порогами для вентилятора. Якщо авто має окремі датчики на ЕБУ і на стрілку, візьміть обидва за потреби.
Питання та відповіді
Чому двигун довго гріється після заміни датчика? Ймовірно, залип термостат у відкритому положенні або з’явилося повітря у системі. ДТОЖ лише показує температуру, він не керує фізичним потоком антифризу.
Стрілка стоїть посередині, але сканер показує інше значення. Кому вірити? Багато панелей «пригладжують» реальну температуру. Сканер читає дані ЕБУ у сирому вигляді, це точніше джерело для діагностики.
Чи можна їхати з відключеним датчиком? ЕБУ переходить на аварійні карти, витрата і тяга страждають. Довга поїздка у такому режимі небажана через ризик перегріву і збагачення.
Потрібно міняти антифриз після заміни ДТОЖ? Ні, достатньо долити до рівня тим самим типом рідини. Повну заміну роблять за регламентом або при явних ознаках деградації рідини.
Чи однакові датчики на бензинових і дизельних моторах? Ні, характеристики і різьби відрізняються. Орієнтуйтеся на номер по каталогу виробника, а не на зовнішню схожість.
Профілактика і щоденна експлуатація
Надійність ДТОЖ значною мірою залежить від чистоти системи. Слідкуйте за станом антифризу: каламуть, іржа, масляні плями — поганий знак. Регулярне оновлення рідини за регламентом підтримує теплопередачу і оберігає від накипу. При кожному сервісі оглядайте роз’єм, джгут і місце встановлення. Навіть невеликий підтік біля різьби повільно просочує рідину у фішку, а там з’являється корозія.
Контроль температури у поїздці — корисна звичка. Якщо стрілка поводиться нетипово або вентилятор змінює цикл без явної причини, зупиніться і дайте мотору відпочити. Після цього перевірте рівень у бачку і огляньте патрубки. Проста увага знімає половину ризиків, адже проблеми на ранніх етапах вирішуються швидко та без великих витрат.
Кілька життєвих прикладів
Власник хетчбека скаржився на високі оберти на ХХ і витрату. Сканер показував температуру 20 °C на гарячому двигуні. На мультиметрі датчик мав завищений опір у всьому діапазоні, хоч виглядав цілим. Після заміни і короткої адаптації витрата повернулася до норми, вентилятор почав вмикатися у штатні моменти, а холостий став рівним.
Інше авто грілося повільно, салонну пічку ледве відчувало. Власник планував заміну датчика, але перевірка показала правильну температуру на сканері. Винуватець — термостат, що відкривався завчасно. Після його заміни звіт OBD і поведінка стрілки стали узгодженими, пічка працює, як має бути. Цей випадок нагадує: правильна послідовність діагностики економить кошти.
Датчик температури охолоджувальної рідини маленький, але його роль у роботі двигуна ключова. Він підказує блоку управління, як запустити мотор, коли вмикати вентилятор, як зберегти паливо і ресурс. Несправність рідко виглядає драматично, частіше це «дрібні дивності», що крадуть гроші і час. Системний підхід до діагностики — перегляд «живих» даних, огляд фішки, вимір опору у воді — дає чітку відповідь і захищає від зайвих замін. Заміна елемента проста, якщо підготувати все заздалегідь і дотримуватися логіки роботи з охолоджувальною системою. Вибір якісного датчика і чистий антифриз тримають показники у нормі, а двигун — у здоровому температурному коридорі. Так ви отримуєте надійну роботу, спокій у поїздці і захищаєте вузли, що коштують значно дорожче за маленький термістор.
